2014 Benetti Freeday 132

KONSTRUKCE

Trup a paluba jsou kompletně vyrobeny z FRP (sklolaminátu) v kombinaci s pěnovým jádrem a jednovrstvou sklolaminátovou konstrukcí.

Nástavba je vyrobena z laminátu (Fiberglass Reinforced Plastic) s sendvičovou strukturou s jádrem. Spojení mezi nástavbou a hlavní palubou bude zajištěno pomocí nerezových šroubů a přírub a dostatečného počtu vrstev laminátu podle požadavků klasifikační společnosti.

VYBAVENÍ

• Navijáky: 2 x 380 V střídavý proud / 3 fáze, vertikální typ
• Kapstany: 2 x elektrické, ovládané nohou (380 Vac / 3 fáze a výkon 2 000 W)
• Kotvy: 2 x pozinkovaná ocel High Holding Power HHP o hmotnosti 225 kg každá
• Řetězy: 2 x z pozinkované oceli o průměru 16 mm s čepovým spojem
• Lávka: 1 x hydraulická výsuvná teleskopická 3stupňová

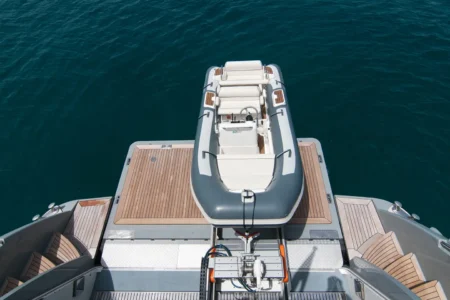

• Úložný prostor pro člun a vodní hračky: Umístěn na zádi garáže n.1 Člun o délce 5,65 m a n.1 vodní skútr

POMOCNÉ STROJE

Pomocná zařízení budou dodána a nainstalována výrobcem v souladu s obecným uspořádáním a technickou specifikací podle standardu Benetti.

ROZVODY

Potrubí bude dodáno a nainstalováno výrobcem v souladu s technickou specifikací podle standardu Benetti.

VĚTRÁNÍ A KLIMATIZACE

Klimatizační systém

Klimatizační systém je navržen na základě následujících údajů:

Letní podmínky:

• Venkovní vzduch: 35 °C – 95 F – relativní vlhkost 90 %
• Vnitřní vzduch: 22 °C – 72 F – relativní vlhkost 55 %
• Teplota mořské vody: 32 °C – 90 °F

Zimní podmínky:

• Venkovní vzduch: 0 °C – 32 °F
• Vnitřní vzduch: 22 °C – 72 F
• Teplota mořské vody: 10 °C – 50 °F

Větrací systém

Strojovna: Pro větrání strojovny bude nainstalován systém přívodních a odvodních ventilátorů. Ventilátory budou axiálního typu, flexibilně namontované ve ventilačních šachtách nebo ve strojovně.

Mimo strojovnu: Technické prostory a sklady budou obecně přirozeně větrány, aby byla zajištěna dostatečná ventilace každého prostoru a nedocházelo k přehřívání a kondenzaci.

Následující prostory budou mít nucené odvětrávání:

• Přední technická místnost a sklad pod ní (sklad lodního mistra)
• Dno pod prostorem pro posádku
• Garáž
• Hlavní rozvaděčovna
• Chladicí místnost
• Baterie v strojovně a v technických skříních na hlavní palubě uprostřed po stranách
• Skříň s lahvemi hasicího systému strojovny na zádi hlavní paluby na pravoboku

ELEKTRICKÝ A ELEKTRONICKÝ SYSTÉM

Elektrická zařízení, kabeláž, svítidla, desky, spínače atd. jsou navrženy, umístěny, nainstalovány a testovány v souladu s pravidly, předpisy a požadavky klasifikační společnosti.

Hlavní napájecí systém se skládá ze 400 V střídavého proudu, 3 fáze + nulový vodič uzemněný, 50 Hz. Osvětlovací systém: 230 V střídavého proudu, 1 fáze + transformátory 24 V střídavého proudu, 50 Hz. Nouzový osvětlovací systém, rádiový systém a služby: 24 V stejnosměrný bateriový systém.

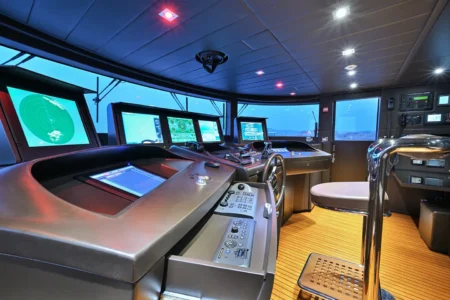

Navigační a komunikační systém

Jsou nainstalována následující zařízení: INTEGROVANÝ NAVIGAČNÍ SYSTÉM „iBridge“

• Vizualizační systém zahrnující:
• 3 LCD monitory (standardní) 19” IP 65 v námořním provedení
• 2 LCD monitory (standardní) 10” IP 65 v námořním provedení – pro křídla
• 1 řídicí systém
• 1 konverzní systém
• 1 spínací systém
• 1 kartografický systém
• 1 kartografický software
• Řídicí systém zahrnující:
• 1 sada ovládacích prvků s pákou, joggerem a trackballem
• 3 dotykové ovládací panely LCD 15'', pro monitorování / ovládání následujících zařízení:
• Radary
• Echosounder
• Stěrače
• Klakson
• Řídicí čerpadla
• Video přepínání monitorovacího systému
• Stmívání monitorů
• Vyhledávací světla
• Režim řízení
• Monitorovací systém
• Údaje o motoru
• Navigační senzory včetně:
• 1 radar, 12 kW, 96 mil, 4 ft anténa schválená IMO
• 1 grafický hloubkoměr / logový snímač
• 1 snímač hloubky/logu NMEA
• 1 GPS schválený IMO
• 1 gyrokompasový systém
• 1 magnetický kompas pro montáž na strop
• Systém mapového plotru včetně:
• 1 procesorová černá skříňka
• 1 kartografický software (mapy nejsou součástí dodávky)
• Systém pro zobrazení informací zahrnující:
• 1 ks PC v námořní verzi
• 1 software TI AD NMEA01 BASIC pro současné zobrazení:
• kurzu
• rychlosti otáčení
• rychlosti jachty
• rychlosti nad zemí
• hloubky
• teplota vody
• rychlost větru
• směr větru
• GPS
• teplota vzduchu
• tlak vzduchu
• Meteorologická stanice zahrnující:
• Rozhraní snímačů
• Ultrazvukový senzor větru a tlaku/teploty na stožáru (integrovaný)
• Integrovaný GPS
• 1 displej multi NMEA (pro kapitánovu kajutu)
• Autopilot a manévrovací systém včetně:
• 1 autopilotní systém, řízený mikroprocesorem, se zpětnou vazbou
• 1 LED indikátor úhlu kormidla
• 1 převzetí systému s PLC
• Křídla:
• Dvě řídicí stanice s 10palcovými displeji budou umístěny externě na obou stranách kormidelny a budou obsahovat všechny potřebné ovládací prvky a přístroje pro manévrování jachty při kotvení.
• řídicí páka
• ovládací páka pomocného příďového propulzoru
• klakson
• plynové páky hlavního motoru
• Tlačítka start/stop MMEE a výstražný signál, nouzová zastavení

Zábavní systém

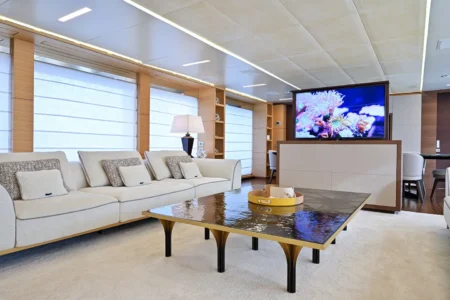

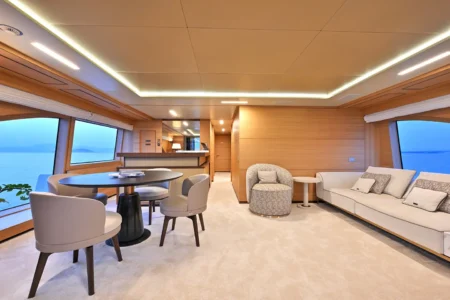

Hlavní salón

• 1 x TV 52’’ LED full HD 1080P – 16:9
• 1 x audio/video přijímač, AM/FM tuner – HDMI vstup/výstup
• 1 x „BEST“ audio video klient
• 1 x vysoce kvalitní reproduktorový systém surround 7.1 s aktivním subwooferem
• 1 x Integrované Wi-Fi dálkové ovládání
• 1 x dokovací stanice pro iPod

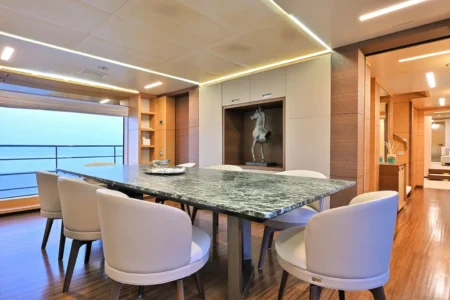

Jídelní kout

• 1 x Klávesnice pro ovládání hlasitosti
• 1 x pár reproduktorů

Vnější hlavní paluba

• 1 x klávesnice pro ovládání hlasitosti
• 2 x pár reproduktorů pro námořní použití

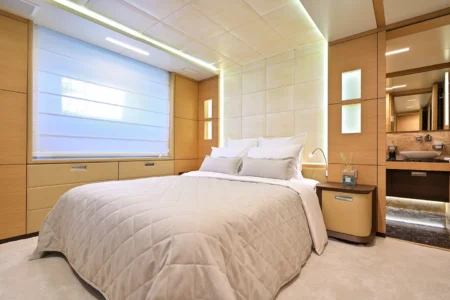

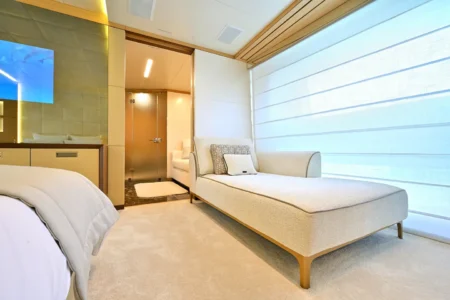

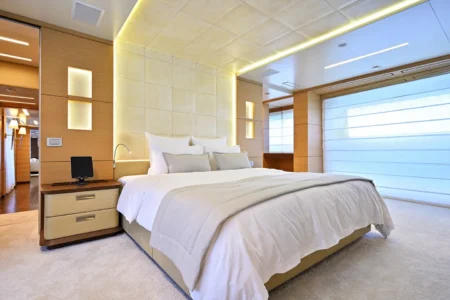

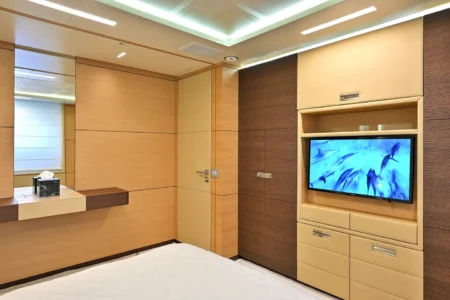

Kabina majitele

• 1 x TV 40’’ LED full HD 1080P – 16:9
• 1 x audio/video přijímač, AM/FM tuner, HDMI vstup/výstup
• 1 x „BEST“ audio-video klient
• 1 x vysoce kvalitní reproduktorový systém surround 5.1 s aktivním subwooferem
• 1 x Integrované Wi-Fi dálkové ovládání
• 1 x dokovací stanice pro iPod

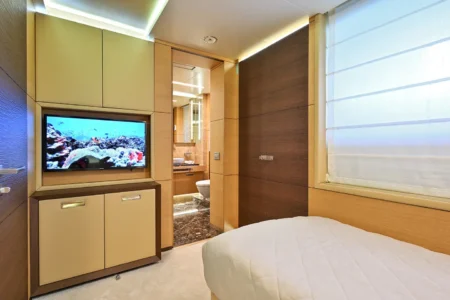

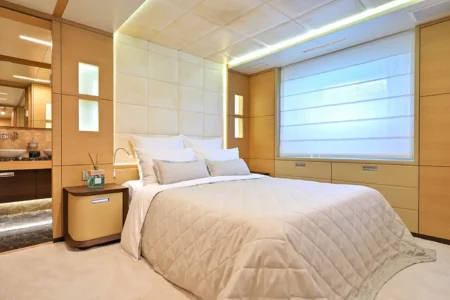

Pokoje pro hosty

• 1 x 26palcová LCD HD televize – 16:9
• 1 x audio-video přijímač – AM/FM tuner – HDMI vstup/výstup
• 1 x „BEST“ audio-video klient
• 1 x pár reproduktorů
• 1 x Integrované Wi-Fi dálkové ovládání
• 1 x dokovací stanice pro iPod

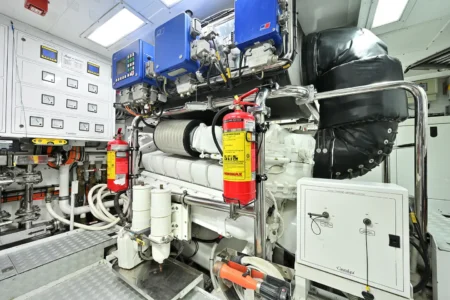

HLAVNÍ STROJE

• Hlavní motory: 2 x MTU 12V2000 M72 1080 kW při 2250 ot/min
• Provozní hodiny motorů:
• Přístavní motor – 446 h;
• Pravý motor – 445 h;
• Převodovka: 2 x ZF 3351
• Generátory: 2 x 80 kW 400 Vac / 3 fáze / 50 Hz
• Počet motohodin generátoru:
• Generátor na levoboku – 446,5 h;
• Generátor STBD – 446,4 h.
• Vrtule: 2 x pět pevných lopatek vyrobených z niklu – hliníku – bronzu
• Výrobník vody: 1 x reverzní osmóza (kapacita 7 100 l/den při teplotě mořské vody)
• Příďový propulsor: Hydraulický motor 60 kW Naiad marine
• Stabilizátory: Navigace Stab a Zero Speed při kotvení Naiad Marine

INTERIÉRY

Veškeré dekorativní materiály, volný nábytek, vybavení, doplňky, kování atd. jsou vybírány v souladu s příslušným stylem interiéru a řadou Benetti Excellence.

• Stěny: Stěny jsou obloženy panely z námořní překližky, dýhované a/nebo potažené látkou, a jsou instalovány v kajutě majitele, pracovně majitele, šatně majitele, hlavní hale, hlavním salonu, jídelně, kajutě pro hosty, hale pro hosty, hlavním schodišti, sky lounge, horní hale, kajutách posádky, kormidelně, toaletách a koupelnách. Dřevo, dýhované i masivní, je vybráno z řady Benetti Excellence.
• Podlahy: Vlněný koberec je položen v kajutě pro hosty, lobby pro hosty, kajutě majitele, pracovně majitele, šatně majitele, hlavním salonu, jídelně, sky lounge, horní lobby a hlavním schodišti. Mramorová podlaha je položena podle mramorového plánu. Měkký vinyl. Podlaha sprchy má odkapávač ze sklolaminátu a protiskluzovou lakovanou dřevěnou mřížku.
• Koberce: Koberce jsou vybírány z řady Benetti Excellence.
• Stropy: Látka a kůže pro obložení stropů jsou vybrány z řady Benetti Excellence. Laminované panely nebo vinylové čalounění jsou položeny ve skladech, prádelně a prostorách pro posádku. Lakované panely jsou položeny v toaletách, koupelnách majitele, koupelnách pro hosty, koupelnách pro posádku a v kuchyni.
• Dveře: Vnitřní dveře v ubytovacích prostorách jsou vyrobeny z dvojitých sendvičových panelů z překližky.
• Sanitární zařízení a vodovodní baterie: Umyvadla, dřez a vana podle obecného uspořádání a knihy interiéru.
• Kování: Veškeré kování je obecně vybráno z řady Benetti Excellence.
• Volný nábytek: Podle výkresu obecného uspořádání. Volný nábytek je vybrán z řady Benetti Excellence.

Domácí spotřebiče

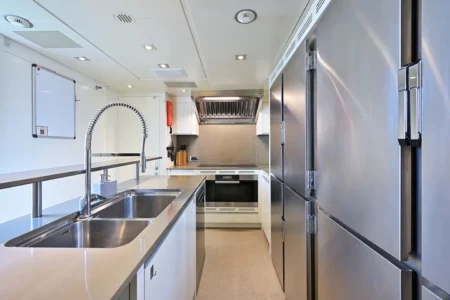

Hlavní paluba Kuchyň / Spíž

• 1 varná deska 90 cm
• 1 odsavač par
• 1 trouba 90 cm
• 1 mikrovlnná trouba
• 1 myčka nádobí
• 1 drtič odpadu pro dřez
• 2 vestavěné mrazničky/ledničky
• 1 drtič odpadků
• 1 vinný sklípek pod pracovní deskou

Bar na hlavní palubě

• 1 výrobník ledu
• 1 minilednička

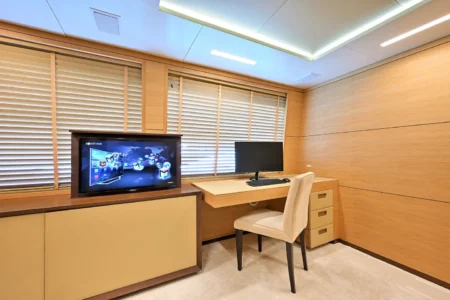

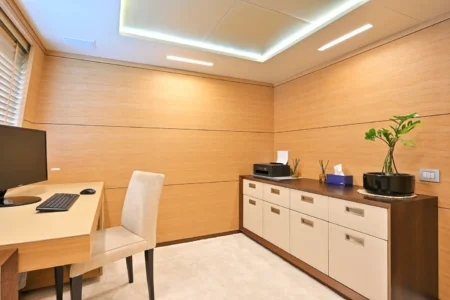

Pracovna majitele

• 1 minilednička

Bar Sky Lounge

• 1 výrobník ledu
• 1 minilednička

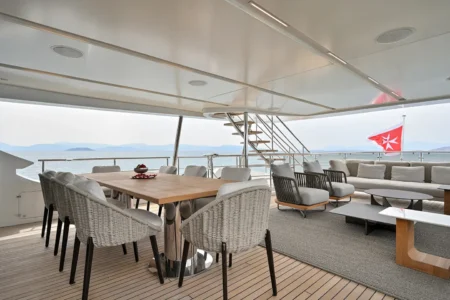

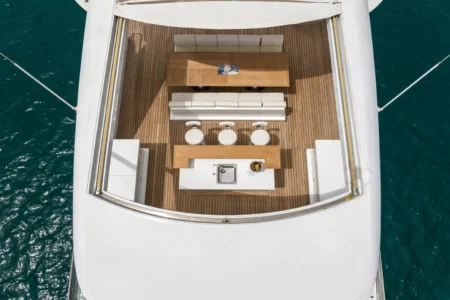

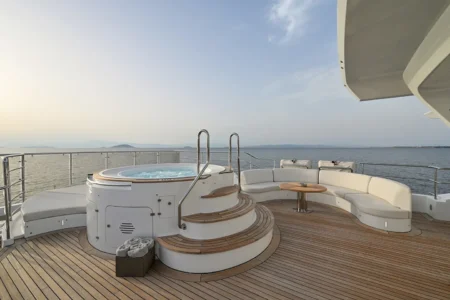

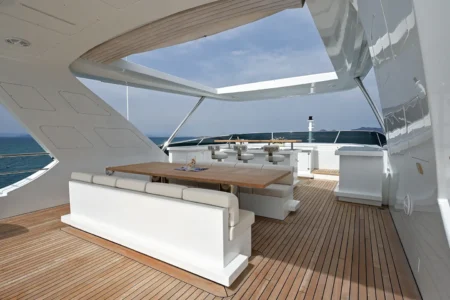

Oblast sluneční terasy

• 1 gril
• 1 výrobník ledu
• 1 minilednička

Prádelna

• 2 pračky
• 2 sušičky

Hala pro hosty

• 1 minilednička
